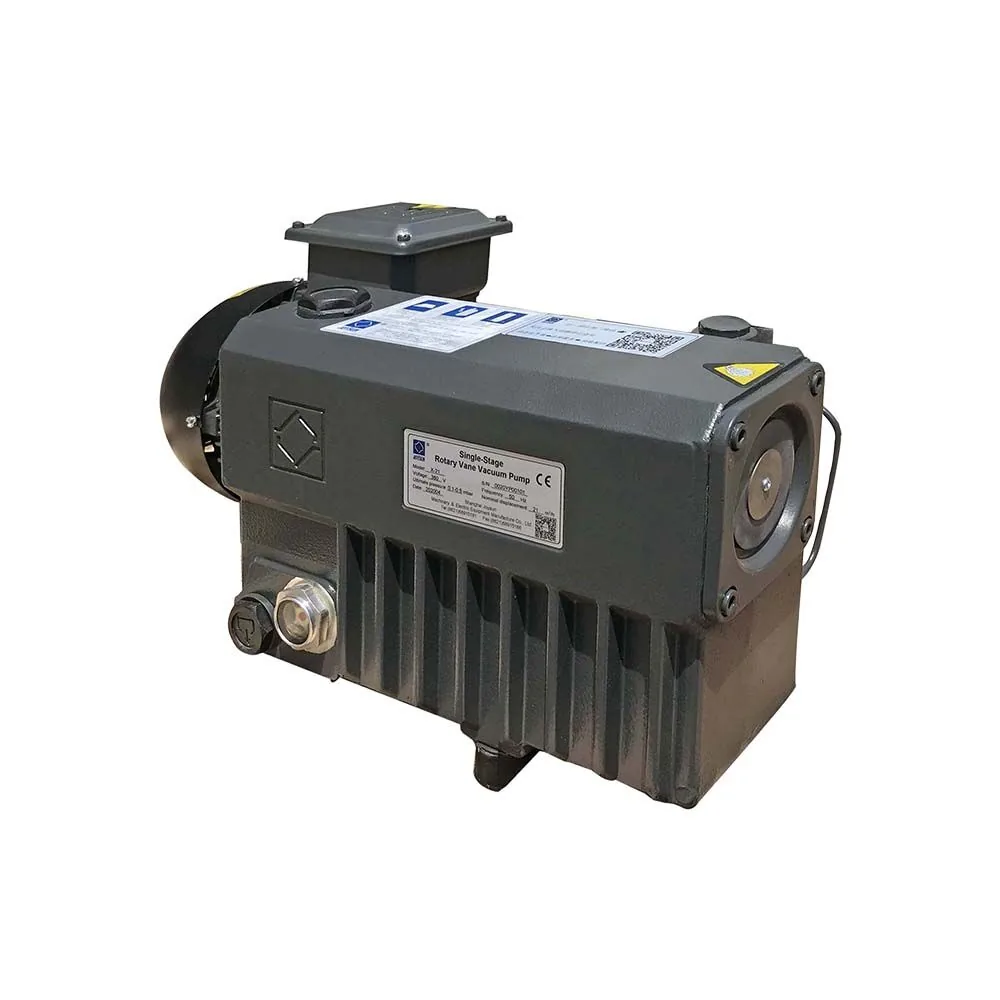

Пластинчато-роторный вакуумный насос — это компактная машина, которая «высасывает» воздух и пары из замкнутого объёма, создавая разрежение. Никакой магии: внутри корпуса вращается ротор с тонкими пластинами, а меняющийся объём рабочих камер заставляет газ сжиматься и вытесняться наружу. Благодаря простоте и предсказуемости такие насосы стали стандартом для пищевой упаковки, лабораторий, медицины и десятков технологических процессов. Разберёмся по-человечески, что у него внутри и почему он так надёжно выполняет свою работу.
Что это такое и зачем он нужен
Если представить герметичную коробку с краном, вакуумный насос — это «насос наоборот»: он не закачивает, а откачивает газ. Разрежение нужно, когда важно замедлить окисление, удержать аромат, убрать пузырьки из жидкостей, ускорить дегазацию перед розливом или обеспечить «сухую» среду до термообработки. Пластинчато-роторная схема удобна тем, что даёт глубокий вакуум при умеренных габаритах и энергопотреблении, а ещё устойчиво переносит циклы «закрыли камеру — откачали — открыли», типичные для упаковочных машин. Один привод и минимум сложной кинематики упрощают обслуживание и делают поведение насоса предсказуемым для оператора.
Из чего состоит: ключевые узлы простыми словами
Сердце насоса — цилиндрический статор, внутри которого эксцентрично посажен ротор. В пазах ротора находятся тонкие графитовые или композитные пластины; при вращении они выдвигаются пружинящим усилием и скользят по стенке, деля внутреннее пространство на карманы. Из-за смещения ротора относительно центра карманы по ходу вращения то растут, то уменьшаются. На входе объём увеличивается — туда втягивается газ из подключённой системы; далее объём сокращается — газ сжимается и через выпускной клапан уходит наружу. Чтобы камеры были герметичны, а трение не разрушало детали, весь узел работает в масляной ванне: тонкая плёнка масла уплотняет микрозазоры, снижает износ и уносит тепло. Дополняют картину фильтр на входе, маслосепаратор на выхлопе и, у многих моделей, газобалластный клапан.
Как создаётся вакуум: цикл от всасывания к выпуску
Вообразите карусель с кабинками. Ротор крутится, пластины прижаты к стенке, образуя «кабины»-карманы. Кабинка подходит к зоне всасывания, её объём растёт — воздух втягивается из камеры упаковочной машины или другого аппарата. Затем карман перемещается туда, где стенка ближе к центру: объём уменьшается, газ сжимается. Когда давление в кармане становится выше, чем за выпускным клапаном, клапан открывается, и сжатый газ уходит наружу. Масляный сепаратор возвращает унесённые потоком микрокапли масла обратно в контур. За один оборот формируется сразу несколько таких карманов, поэтому откачка идёт непрерывно и ровно. Частота вращения и качество уплотнения определяют, насколько быстро насос достигнет заданного разрежения, но бесконечно «раскручивать» его нельзя: при перегреве возрастает износ, а через неизбежные микрозазоры растут утечки.
Роль масла и газобалласта: зачем они нужны
Масло в таком насосе выполняет три задачи: уплотняет камеры, смазывает трущиеся пары и отводит тепло из зоны сжатия. Благодаря масляной плёнке насос уверенно держит низкие давления и служит долго. Главный противник масла — водяной пар. Его избыток конденсируется в масле, образует эмульсию, снижает вязкость и «сажает» вакуум. Газобалласт решает проблему: в нужный момент в полость сжатия подмешивают немного сухого воздуха (или инертного газа), и относительная доля водяного пара падает — он не выпадает в масло. При открытом газобалласте предельный вакуум чуть хуже, зато режим становится стабильным на влажных загрузках: горячие блюда перед запайкой, соусы и маринады, продукты с высокой активностью воды. В тяжёлых условиях дополнительно ставят холодильные ловушки или конденсаторы на трубопроводе, чтобы «снимать» влагу и ароматические пары до входа в насос — это продлевает ресурс масла и пластин.
Эксплуатация без сложностей: простые правила и частые ошибки
Чтобы насос работал тихо и предсказуемо, держите под контролем три вещи: масло, температуру и трассу. Уровень и состояние масла — ключ: помутнение, эмульсия, резкий запах и ухудшение вакуума означают, что пора менять масло и фильтры. Охлаждение должно быть реальным: чистые рёбра, свободный обдув, корректная вентиляция шкафа; перегрев снижает вязкость, ускоряет износ и увеличивает энергопотребление. Трубопровод от камеры до насоса делайте коротким, с плавными поворотами и достаточным диаметром: длинные, узкие и «ломаные» трассы дросселируют поток и крадут секунды цикла. Если продукт влажный или горячий, включайте газобалласт и не гонитесь за «рекордным» предельным давлением: стабильность важнее красивой цифры на приборе. Частая ошибка — подбирать насос только по минимальному мбар и «побольше м³/ч», игнорируя время цикла и паровую нагрузку: в пустой камере такой агрегат блестит, а на реальном продукте отстаёт, греется и «мутнит» масло. Ещё одна ошибка — экономия на выхлопной фильтрации: забитый сепаратор повышает противодавление, портит остаточное давление и может привести к выбросу масла в помещение.
Пластинчато-роторный вакуумный насос — это умная, но простая механика: ротор, пластины, масло и немного правильной физики. Он создаёт вакуум за счёт чередования камер всасывания и сжатия, удерживает эффективность благодаря масляной плёнке и защищается от влаги газобалластом. Понимая эти принципы, легче выбрать модель под задачу и эксплуатировать её без сюрпризов: следить за маслом и охлаждением, проектировать трассу без «дросселя» и работать с паром по правилам. Тогда насос служит долго, а процесс — от упаковки до дегазации — получает стабильное разрежение и предсказуемое качество.
